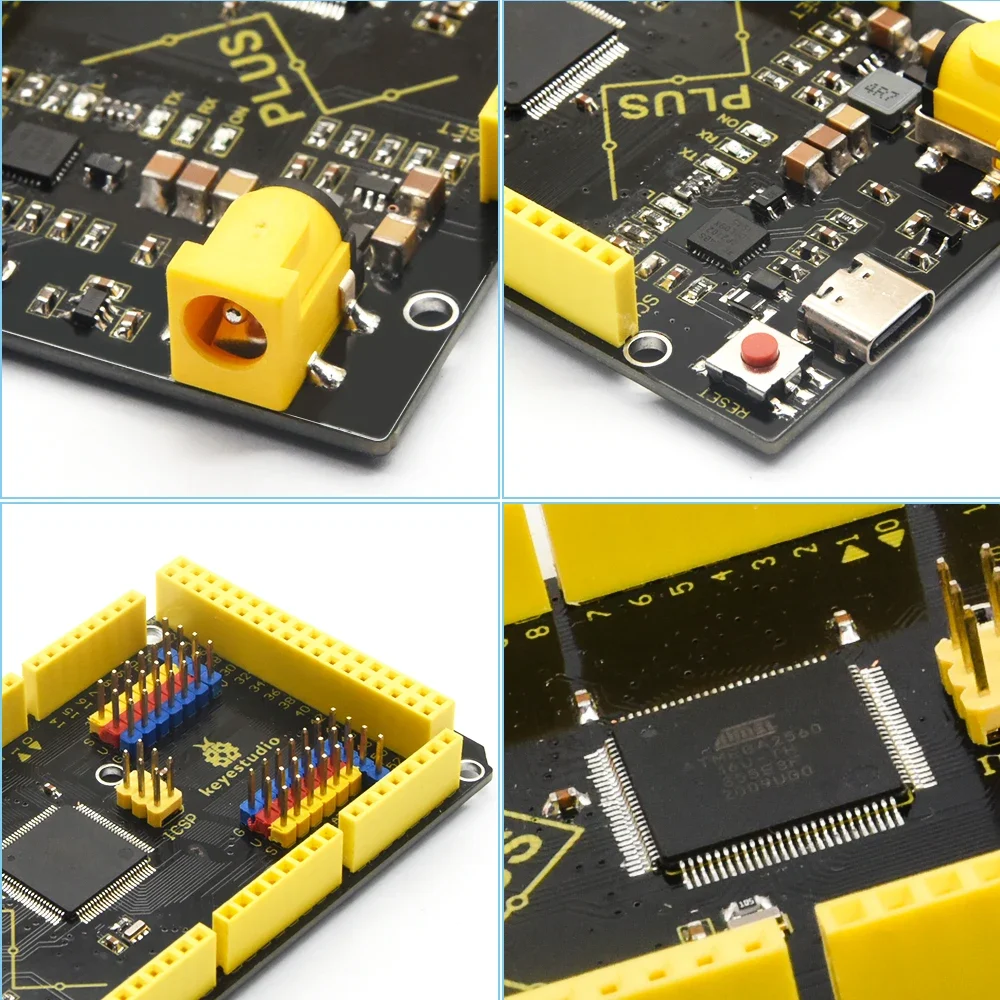

لوحة Keyestudio Mega 2560 plus، التي يكون معالجها الأساسي ATMEGA2560-16AU، متوافقة تمامًا مع Arduino Mega 2560 REV3.يعتمد USB إلى TTL CP2012 الأكثر اقتصادية واستقرارًا.

تتكون هذه اللوحة الإضافية من 54 قناة إدخال وإخراج رقمية، منها 15 سنًا يتم تقديمها كمخرج PWM، و16 مدخلاً تناظريًا، و4 منافذ اتصال تسلسلية، ومذبذب كريستال 16 ميجاهرتز، ومنفذ USB واحد، ومقبس طاقة واحد، وواجهة ICSP واحدة و1 زر إعادة الضبط.

المواصفات

• متحكم دقيق: ATMEGA2560-16AU

• يو اس بي إلى تي تي إل: CP2102

• جهد التشغيل: 5 فولت

• جهد الإدخال (موصى به): تيار مستمر 7-12 فولت

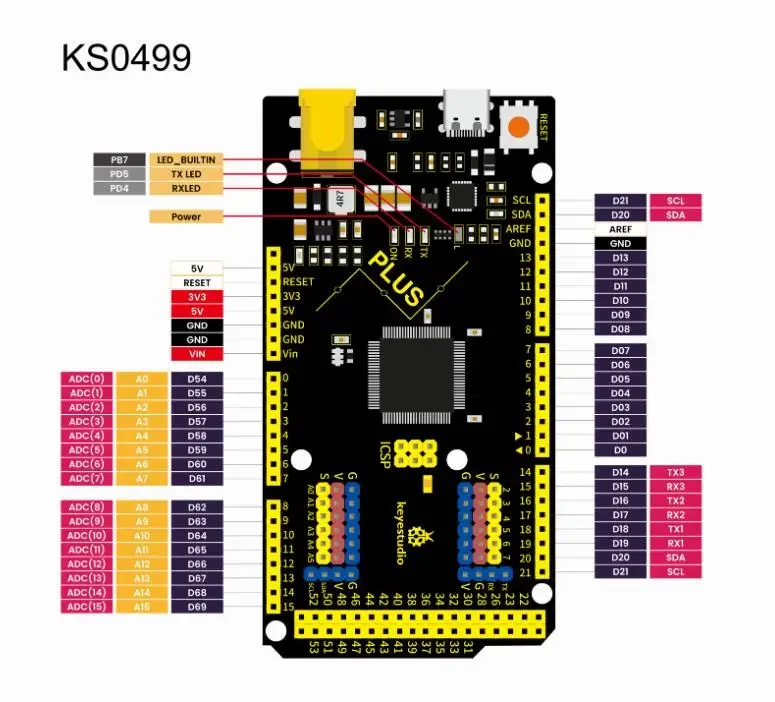

• دبابيس الإدخال/الإخراج الرقمية: 54 (D0-D53)

• دبابيس الإدخال/الإخراج الرقمية PWM: 15(D2-D13 D44-D46)

• دبابيس الإدخال التناظرية: 16(A0-A15)

• تيار مستمر لكل طرف إدخال/إخراج: 20 مللي أمبير

• تيار مستمر لدبوس 3.3 فولت: 50 مللي أمبير

• ذاكرة الفلاش: 256 كيلو بايت منها 8 كيلو بايت يستخدمها محمل الإقلاع

• سرام: 8 كيلو بايت

• إيبروم: 4 كيلو بايت

• سرعة الساعة: 16 ميجا هرتز

• LED_المضمن:D13
