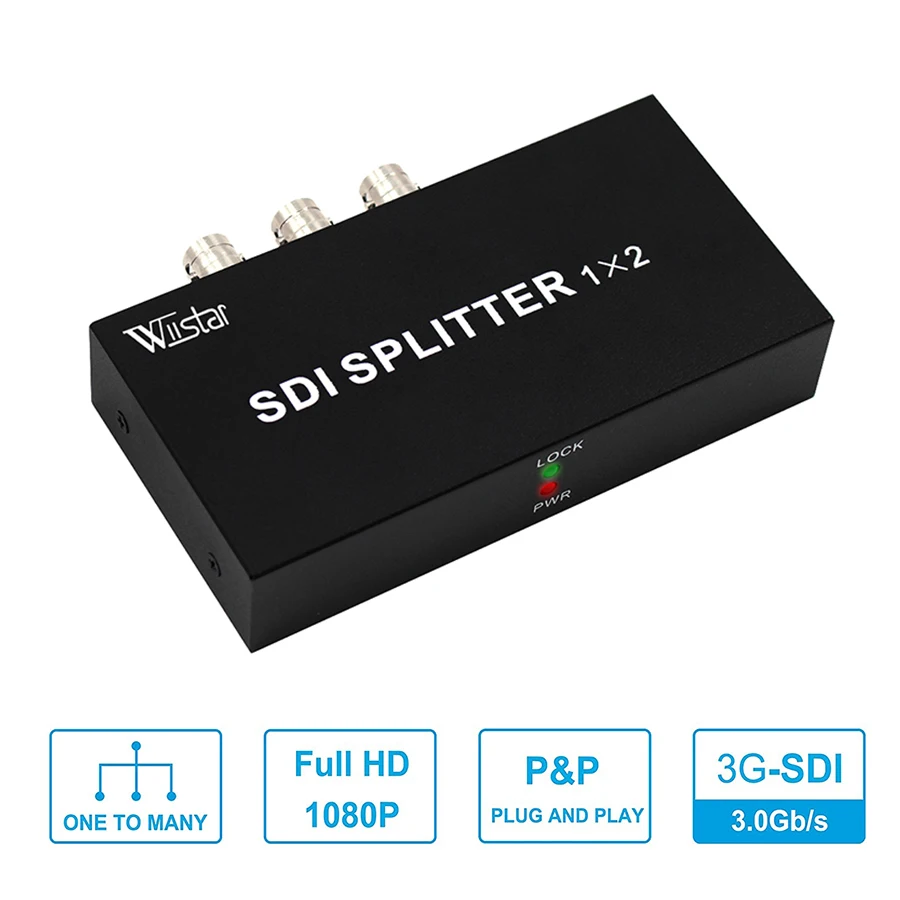

Wiistar SDI Video 1×2 SDI Splitter 1 in 2 out  Support 3G/HD/SD-SDI SDI Signal Extender for TV Video Projector Monitor Camera

I. Safety warning:

1.Please keep away from moisture,high temperature,dust,corrosive and oxidizing gas environment.

2.All the parts should avoid strong vibration,please don’t crash,knock,or break down.

3.Please hold on the head of the power adapter when you pull off the power adapter instead of pull the power cable.

4.Please turn off the power when the machine is not in use(please pull off the power adapter when you will not use it in a long time).

5.Please don’t open the products yourself and don’t touch the parts inside.

6.You should use the original power adapter which provide from the manufacturer or the reliable power adapter.

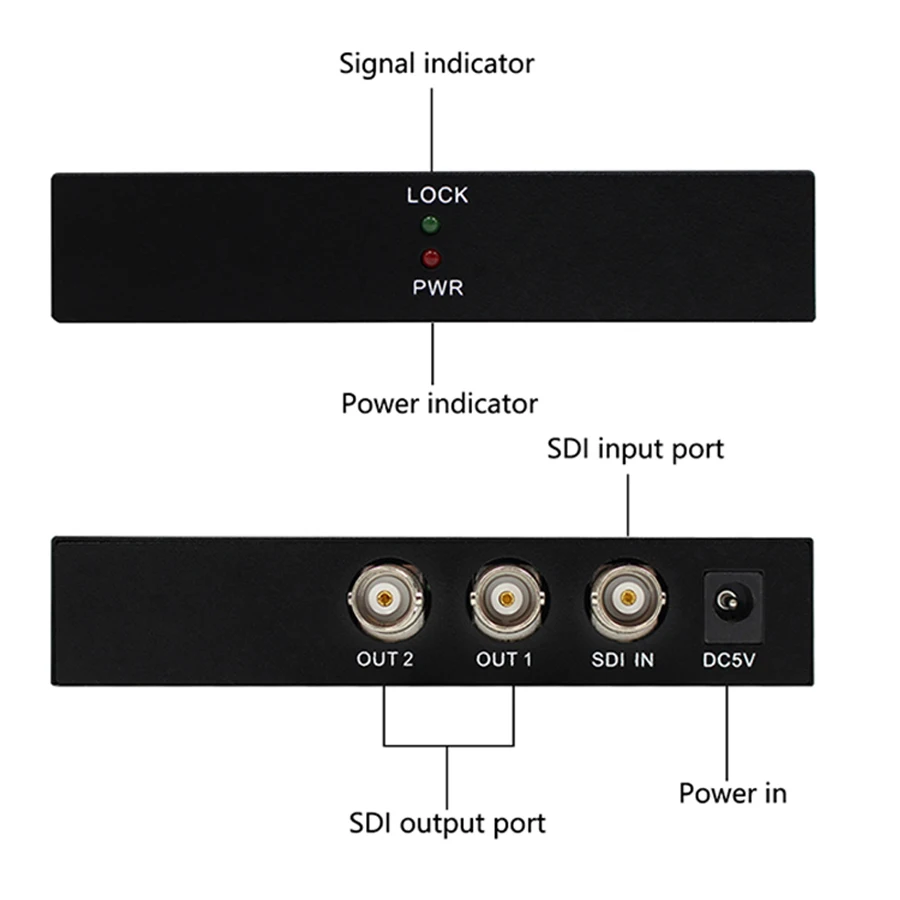

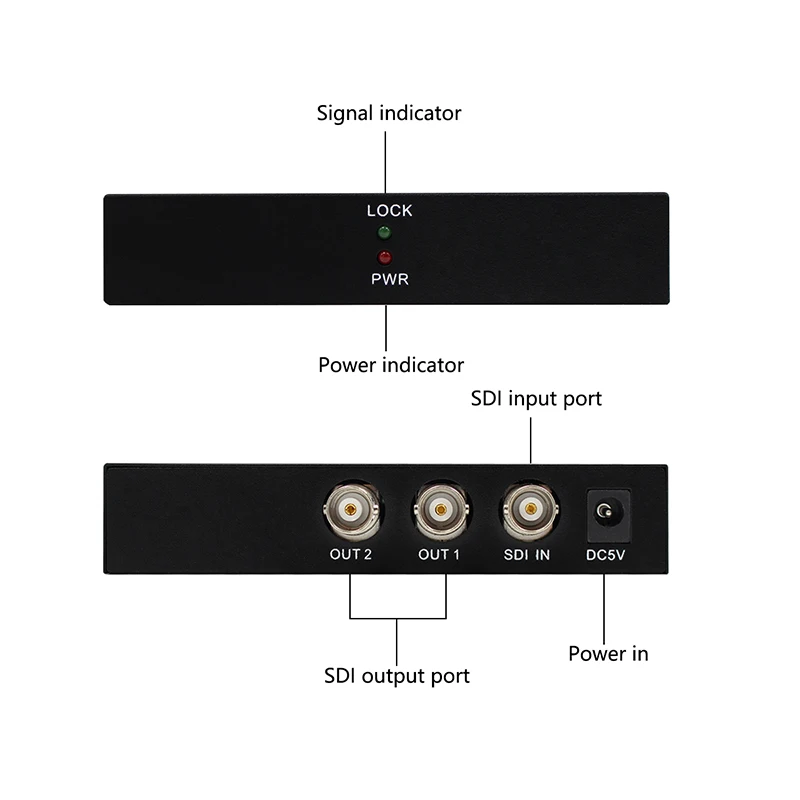

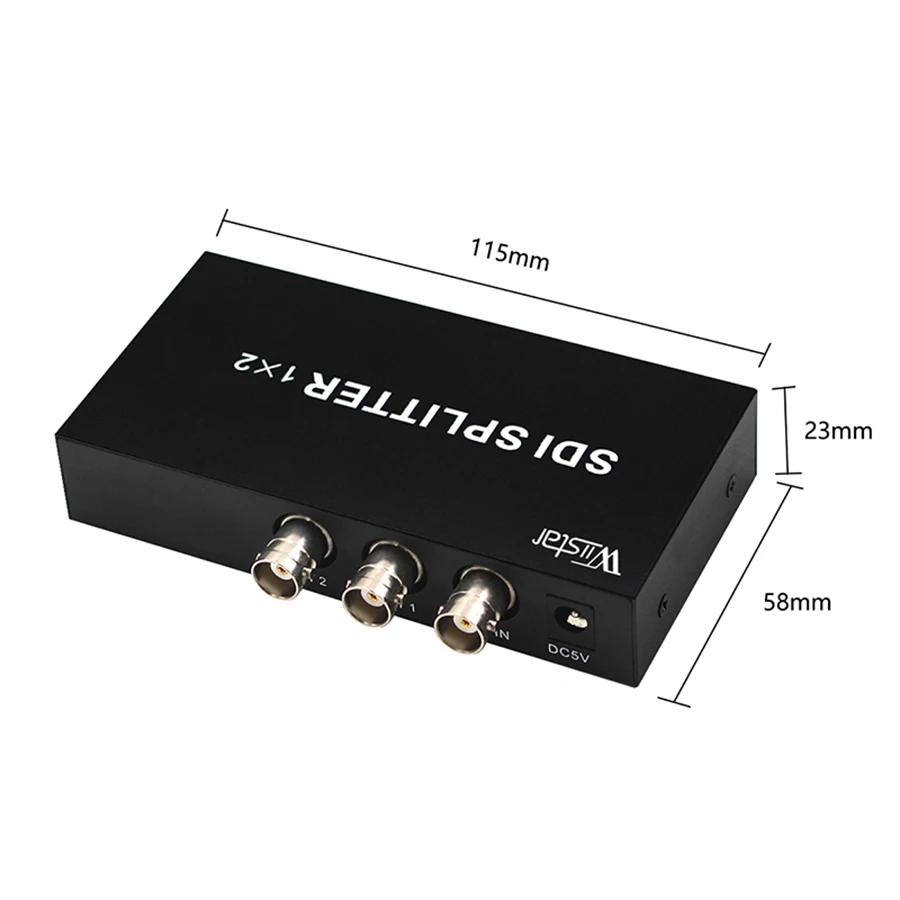

II. Interface introduction

SDI signal input port(such as:connect SDI camera)

SDI signal output port(such as:connect SDI camera,monitor and so on)

Power adapter input port(support 5 wide voltage input,anode inside and cathode outside)

Red power indicator LED

Green SDI signal output indicator LED

Green SDI signal output indicator LED

Red power indicator LED

III.Installation steps

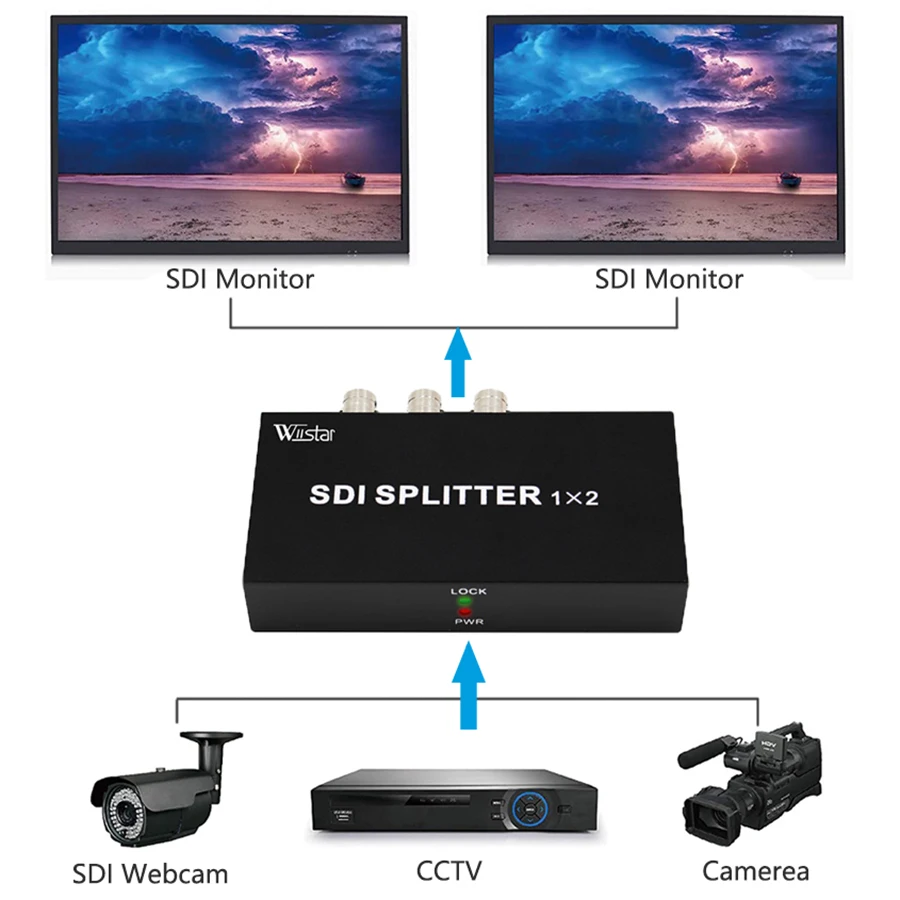

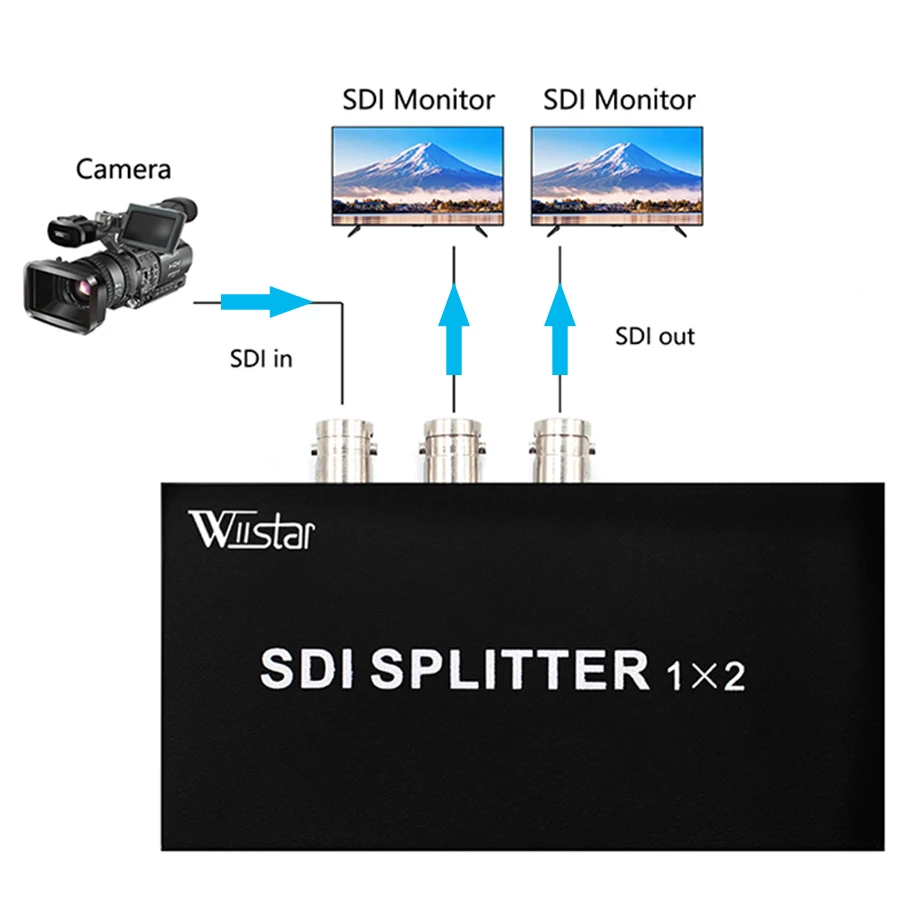

Please connect the device according to the diagram above,then operate it follow the steps as below:

  Please input SDI signal source from input port.

 You can connect the device which support SDI signal input with SDI output port.

  Power on,the product will work.

IV.Function

1SDI Splitter

Please connect the device according to the steps before,SDI splitter will work,SDI splitter support SD-SDI(270Mbps),HD-SDI(1.485Gbps) and full HD 3G-SDI(2.97Gbps) video format,to make sure that 1 to 2 routes SDI video output.

2Extend function

This product with build-in Equilizer,Reclocker and Cable Driver,support max cable length (Belden-1694A).

SDI cable input and output instance:SD support 400m,HD support 200m,3G support 100m(It is a theoretical value,the real instance have something to do with the cable quality).

3Wide voltage

This product have build-in wide voltage,support DC5V-36V input(the max power 2W),it very fit with the project.

4Intelligent design

This product support plug in and play and it can detect the different SDI signal automatically,the LED will became green when it detect the valid SDI signal input,otherwise,the LED would not light.

V.Operation

This product support wide voltage input,user can select DC5V-36 power adapter.

1.2 SDI signal output at the same time and need not any other settings.

2.The main unit can detect the different SDI signal,the LED will became green when the SDI signal is valid.

3.

VI.Specification
